1. Biến dòng là gì?

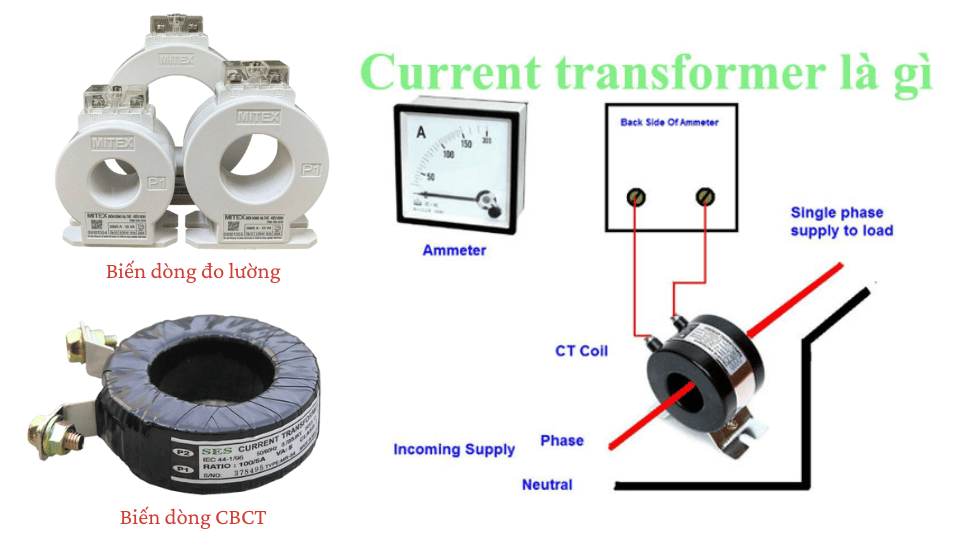

Biến dòng (Current Transformer – CT, hay còn gọi là TI) là loại thiết bị biến đổi dòng điện thường được sử dụng để biến đổi dòng điện lớn qua tải (vài chục đến hàng nghìn A) thành dòng điện tỷ lệ nhỏ hơn ở đầu ra biến dòng (thường là 5A) để đưa vào công tơ, rơ le bảo vệ hoặc thiết bị đo lường.
Nếu dòng sơ cấp = 500A, biến dòng có thể hạ xuống 5A để đo dễ dàng.
Đây là thành phần quan trọng trong tủ điện, trạm biến áp, hệ thống công nghiệp.
Đọc thêm: Cảm biến là gì?
2. Mối liên hệ giữa cảm biến và biến dòng
Cảm biến là gì? → Là thiết bị phát hiện và đo lường đại lượng vật lý (dòng, áp, nhiệt độ, vị trí…).
Biến dòng chính là một dạng cảm biến dòng điện đặc biệt, ứng dụng nguyên lý biến áp để đo và bảo vệ.

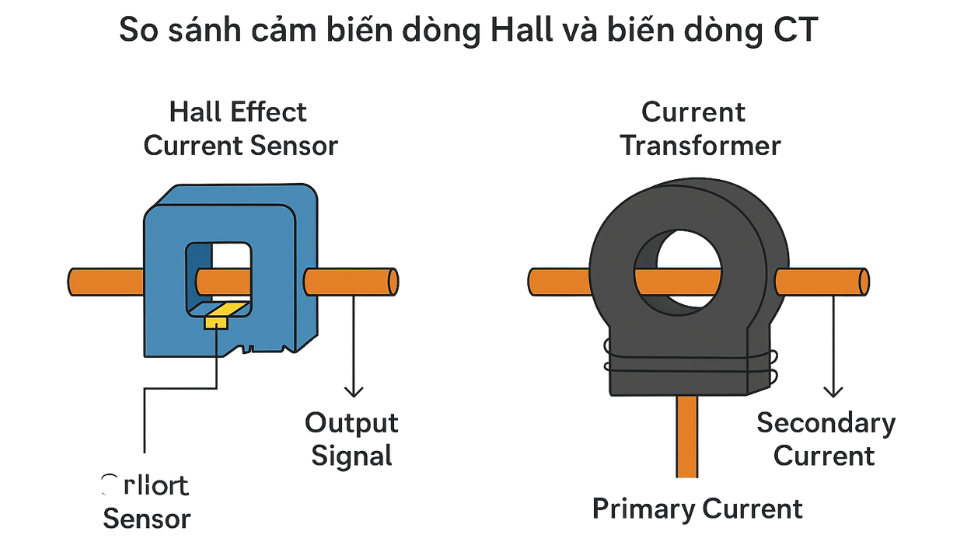

Ngoài biến dòng CT, còn có cảm biến dòng Hall Effect cho tín hiệu điện áp/tín hiệu analog phục vụ điều khiển.
3. Các loại biến dòng phổ biến
Biến dòng được chia thành nhiều loại theo công dụng:

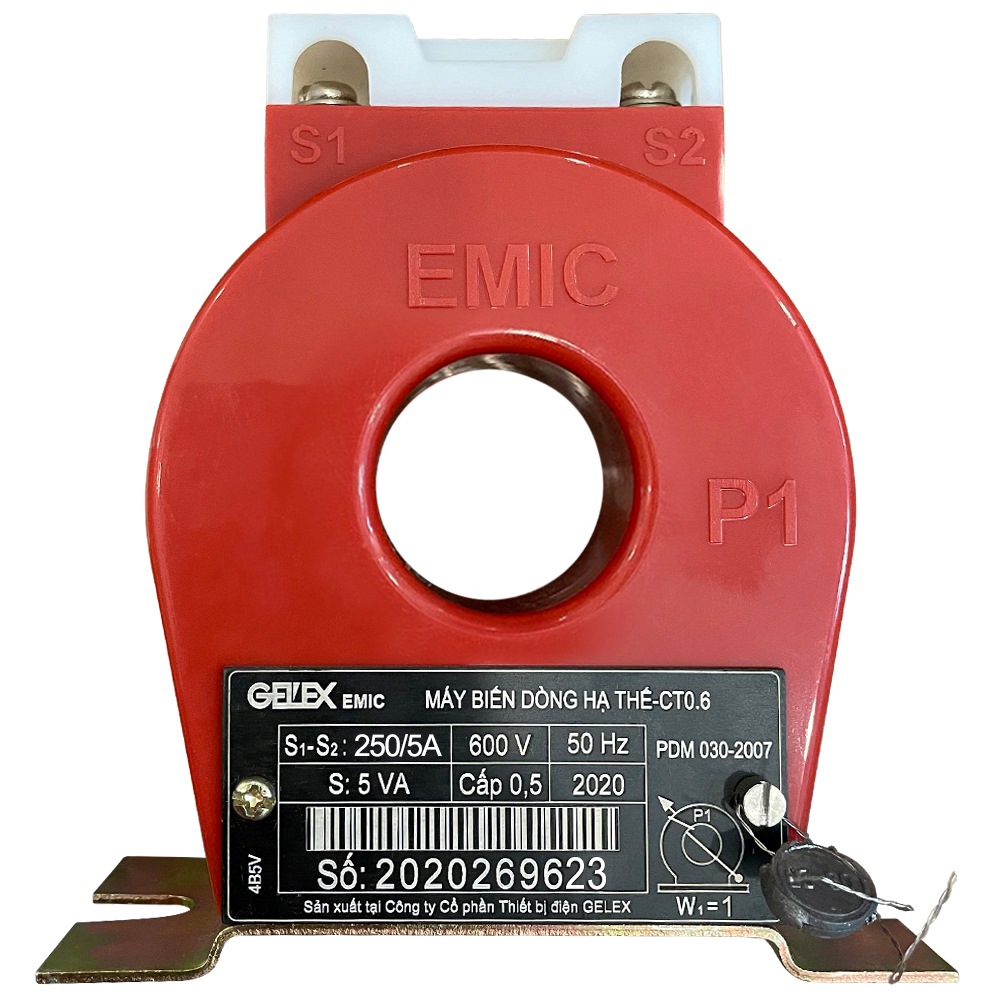

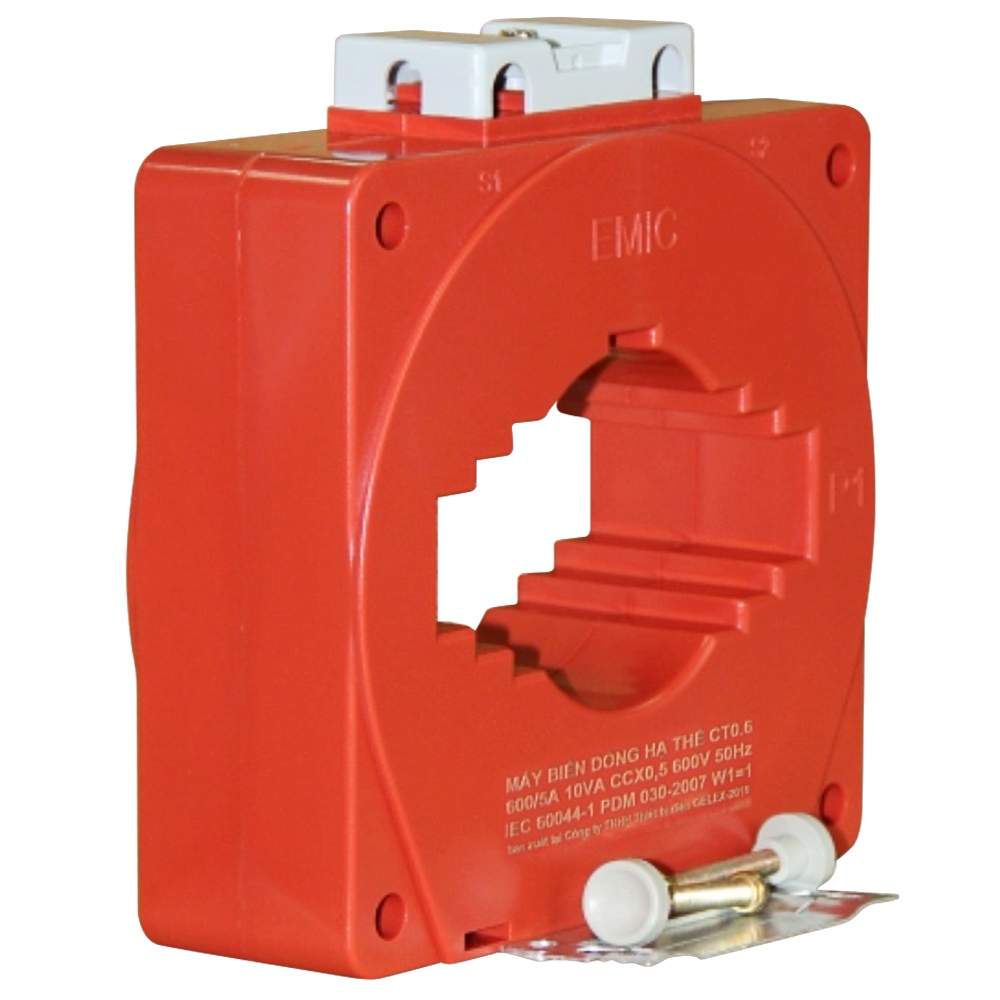

3.1. Biến dòng đo lường (Measuring CT)
Dùng để đưa tín hiệu về công tơ, đồng hồ đo.
Yêu cầu độ chính xác cao: Class 0.2, 0.5 hoặc 1.0.

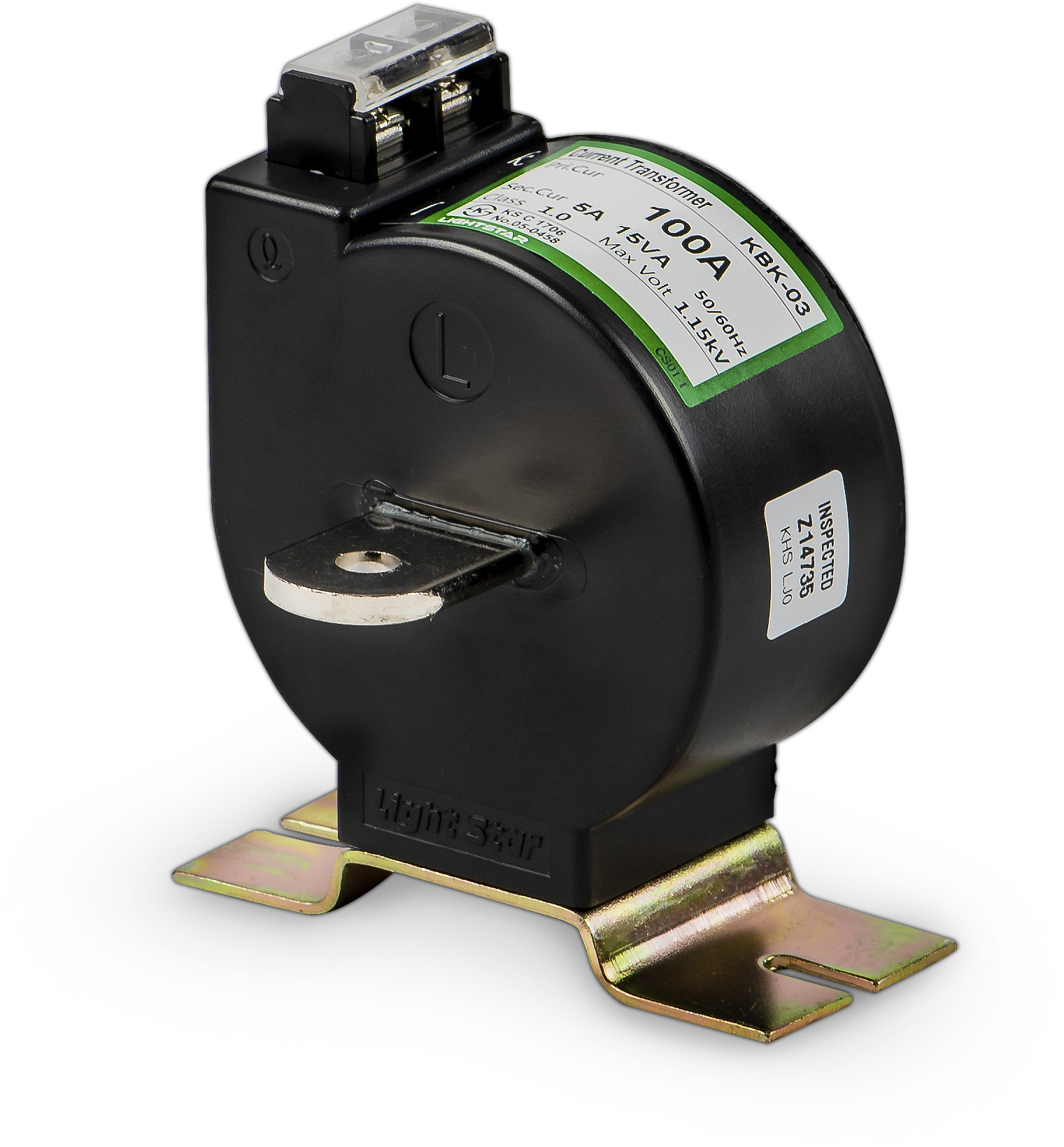

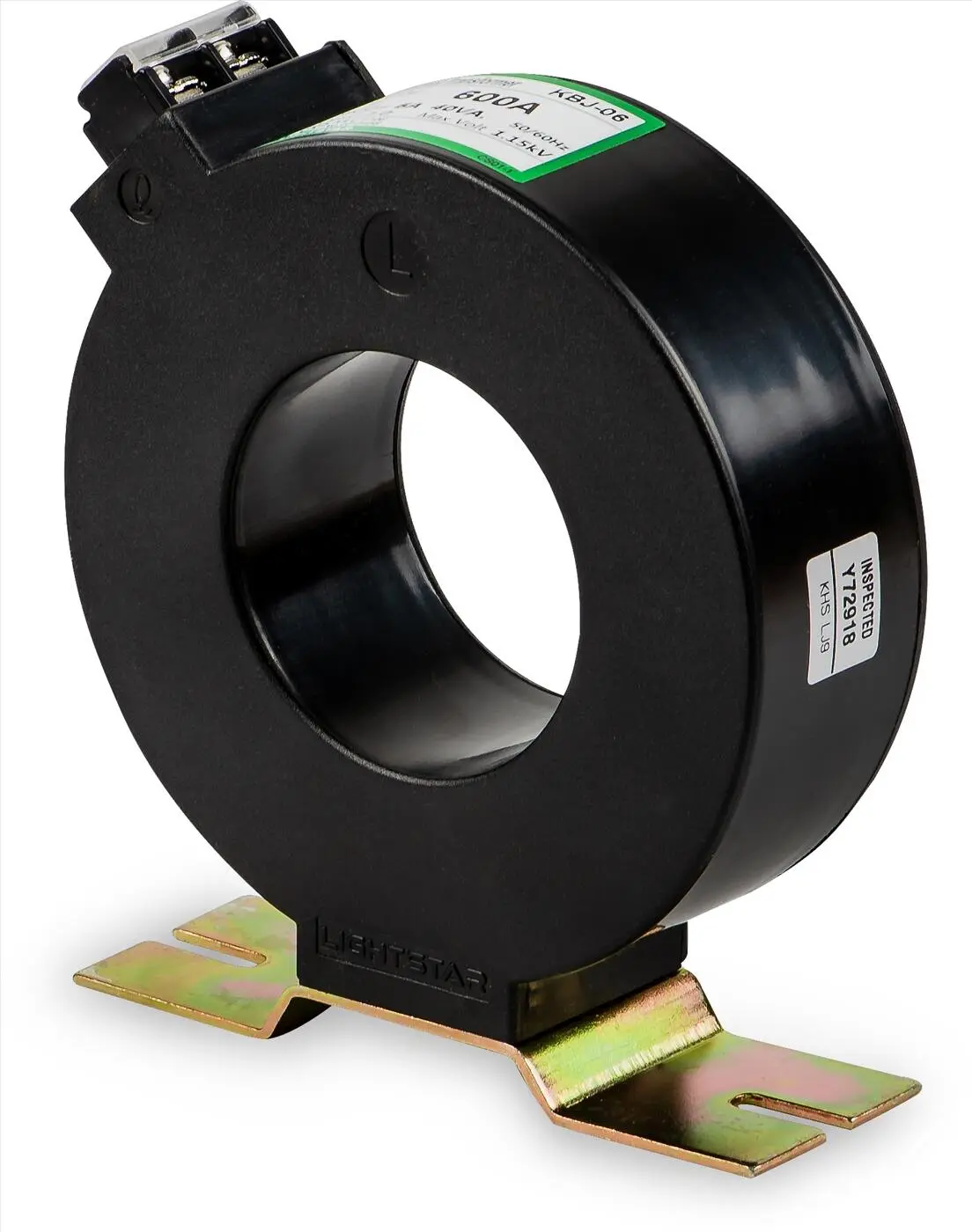

3.2. Biến dòng bảo vệ (Protection CT)
Kết hợp rơ le bảo vệ quá dòng, chạm đất.
Chịu được dòng ngắn mạch lớn trong thời gian ngắn.
Độ chính xác: Class 5P, 10P.
3.3. Biến dòng dạng vòng khuyên (Toroidal CT)
Có dạng vòng tròn, dây sơ cấp đi xuyên qua.
Ứng dụng trong RCCB, RCBO để phát hiện dòng rò.

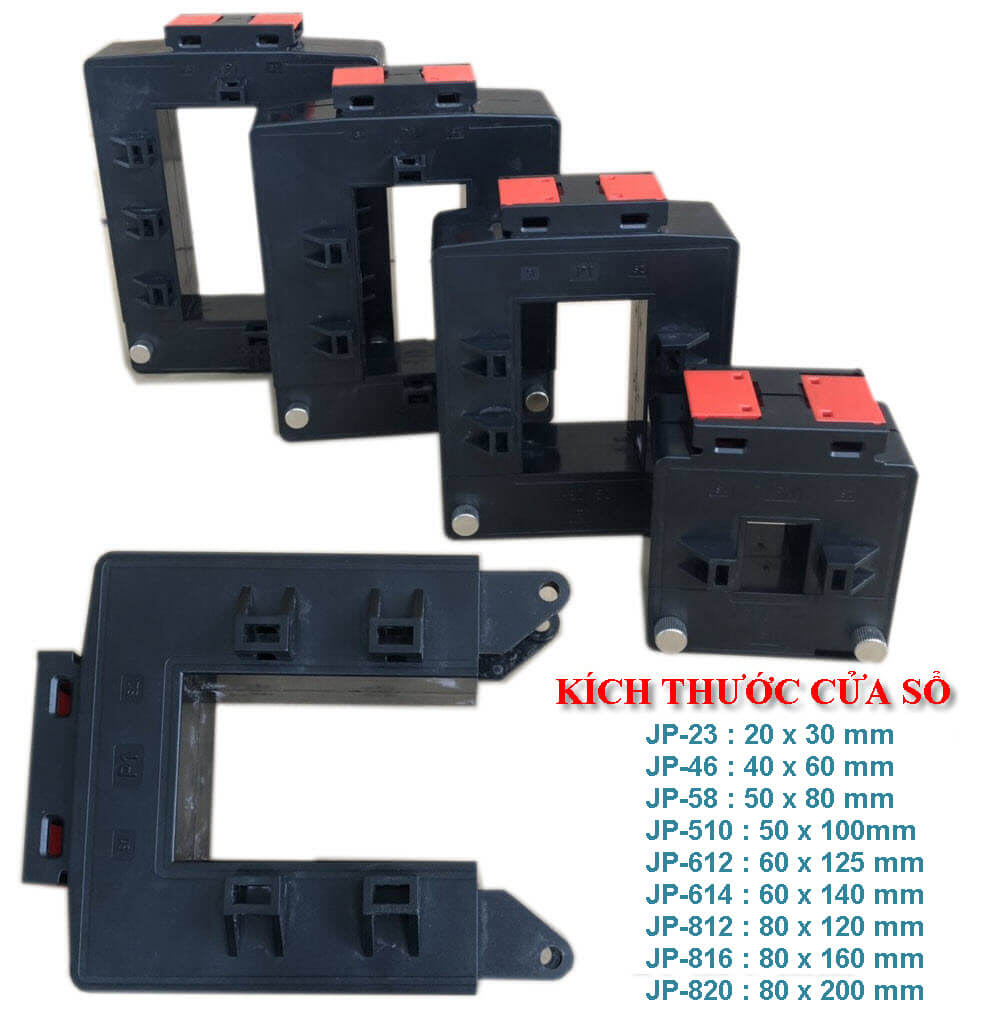

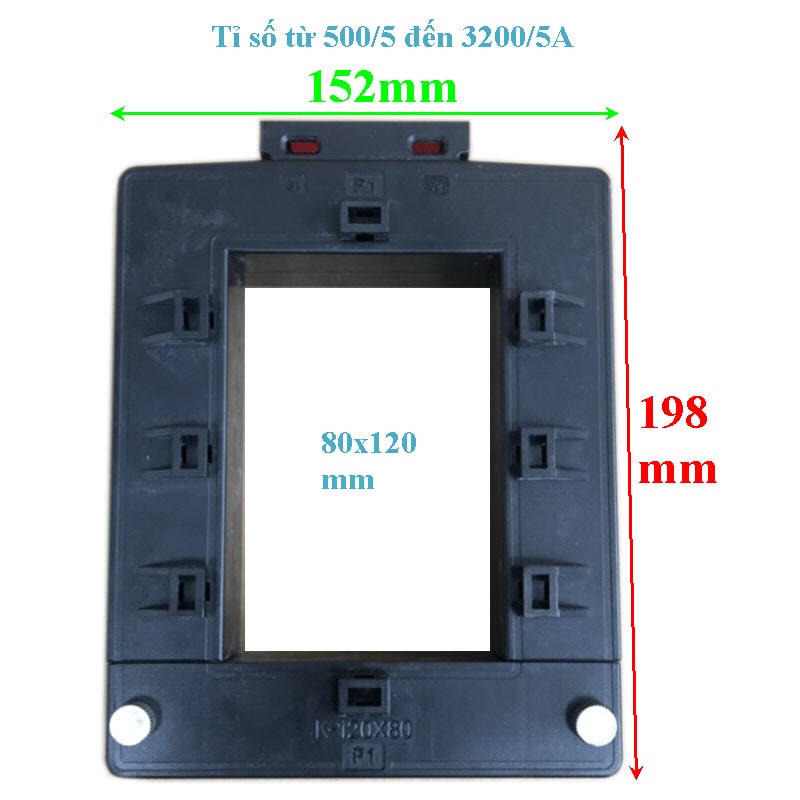

3.4. Biến dòng dạng kẹp (Clamp CT)
Thiết kế mở, kẹp trực tiếp vào dây dẫn.
Thuận tiện cho đo kiểm nhanh mà không cần ngắt điện.

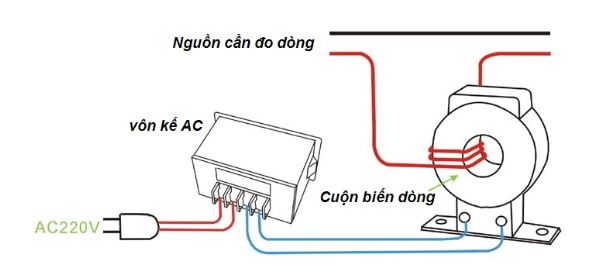

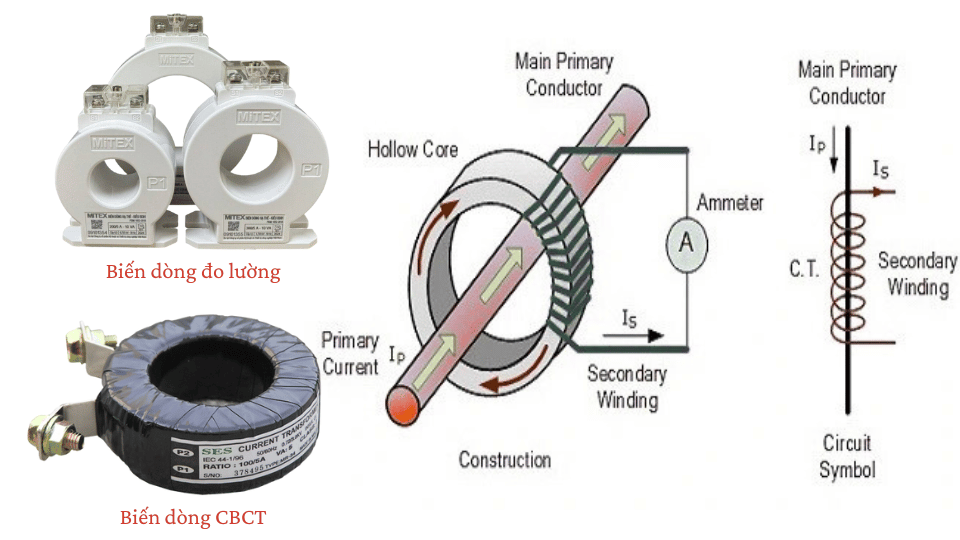

4. Cấu tạo và nguyên lý làm việc của biến dòng
Cuộn sơ cấp: thường chỉ là một vòng dây (hoặc chính dây dẫn chính đi xuyên qua lõi từ).
Cuộn thứ cấp: nhiều vòng dây, tạo ra dòng nhỏ tỷ lệ thuận với dòng sơ cấp.
Lõi thép từ: dẫn từ thông, quyết định độ chính xác.

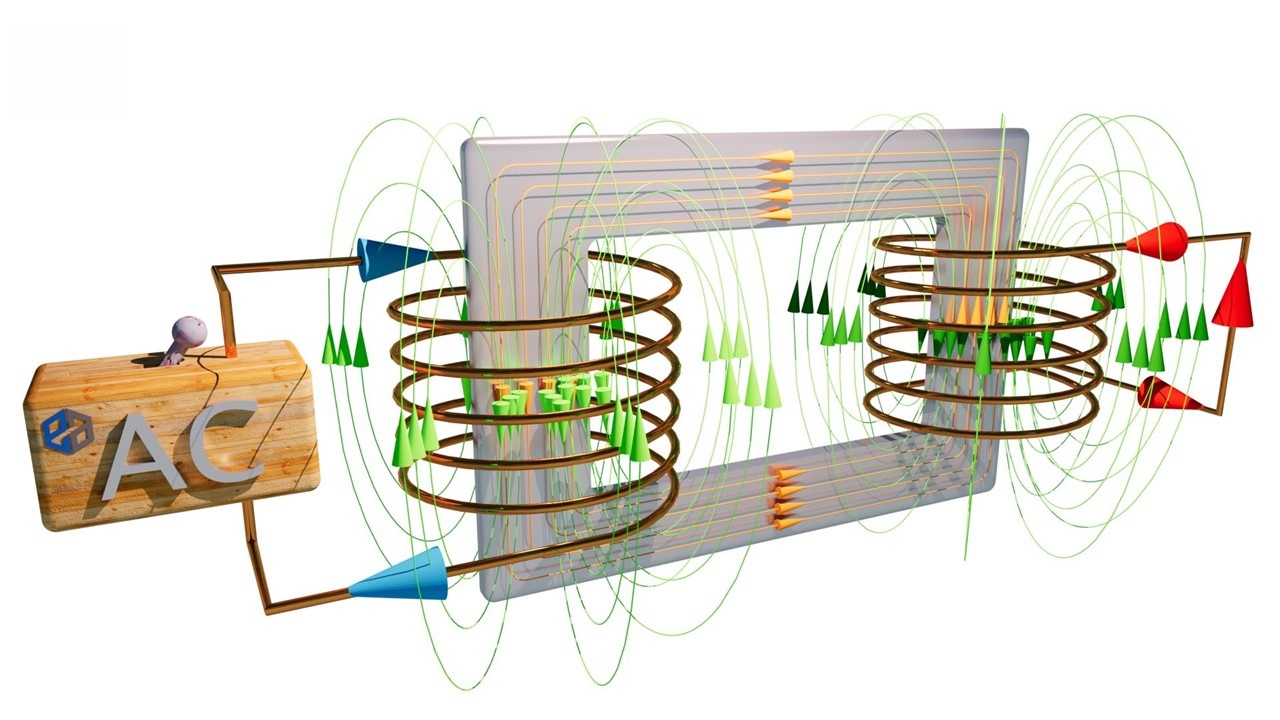

Nguyên lý: Khi dòng điện chạy qua dây sơ cấp, từ thông sinh ra trong lõi thép, cảm ứng điện áp vào cuộn thứ cấp → tạo ra dòng điện tỷ lệ với dòng sơ cấp.

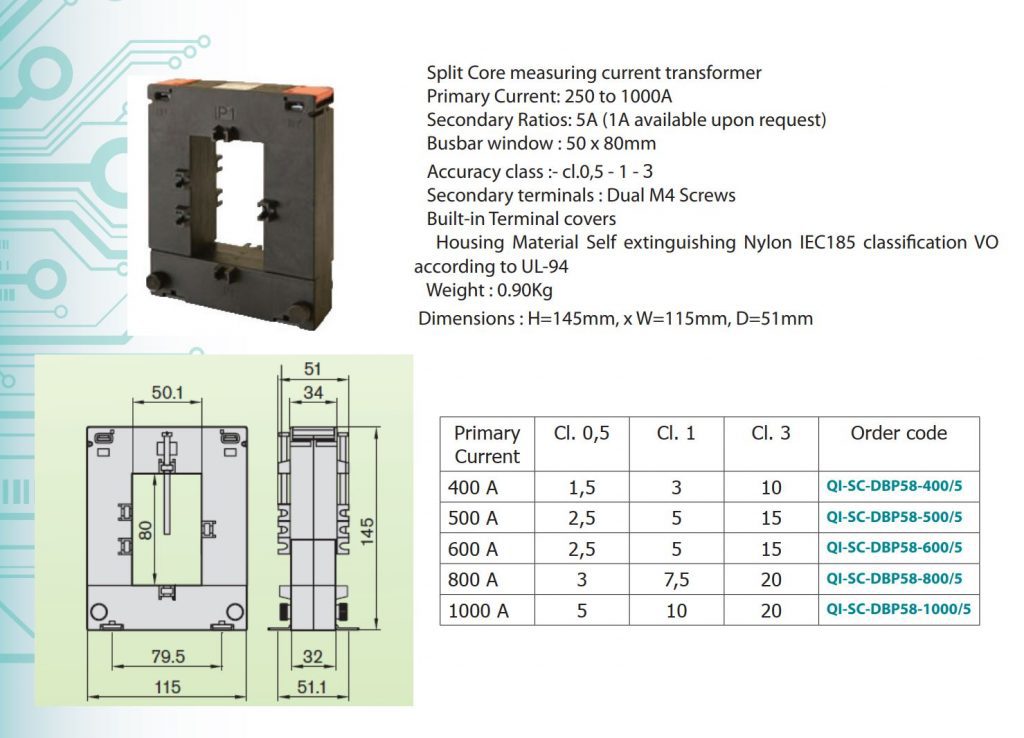

5. Cách chọn biến dòng phù hợp
Để chọn biến dòng đúng chuẩn, cần chú ý:
-
Dòng định mức sơ cấp (Primary Current): chọn cao hơn 20–30% so với dòng thực tế.
-
Tỉ số biến dòng: Ví dụ 200/5A, 1000/1A.
-
Cấp chính xác (Accuracy Class):
-
Đo lường: 0.2, 0.5, 1.0.
-
Bảo vệ: 5P, 10P.
-
-
Công suất tải (Burden VA): phù hợp với công tơ/rơ le.
-
Kiểu lắp: vòng khuyên, kẹp, hoặc thanh cái.

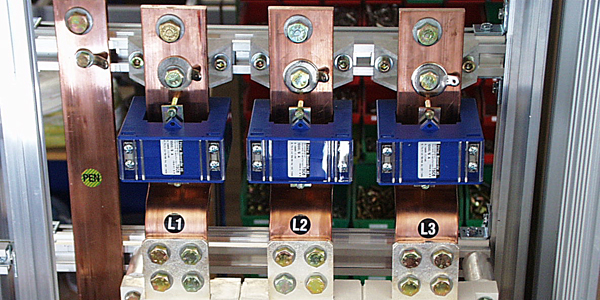

6. Ứng dụng của biến dòng trong thực tế
Điện lực: đưa tín hiệu về công tơ đo điện năng.
Tủ điện công nghiệp: kết hợp rơ le bảo vệ, cảnh báo sự cố.
Hệ thống tự động hóa: truyền dữ liệu dòng về PLC, SCADA.
Thiết bị dân dụng: chống giật ELCB, RCBO.
7. Có nên mua biến dòng của Hải Phòng Tech không?
Biến dòng (CT, TI) là thiết bị quan trọng để đo lường và bảo vệ trong hệ thống điện. Nắm rõ biến dòng là gì, các loại biến dòng, cách chọn biến dòng sẽ giúp bạn sử dụng đúng, an toàn và chính xác.
👉 Khi chọn biến dòng: hãy cân nhắc dòng sơ cấp, tỉ số, cấp chính xác và ứng dụng để đảm bảo hiệu quả vận hành.
Toàn bộ kiến thức trên Hải Phòng Tech đã chia sẻ hết cho bạn, nếu bạn có nhu cầu muốn mua biến dòng thì Hải Phòng Tech gợi ý cho bạn "Biến Dòng Accura", loại này rất nhẹ và chống nước tốt và được ứng dụng rất nhiều trong công nghiệp, hãy tham khảo Biến dòng Accura 2350 Rootech ngay nhé! Cảm ơn các bạn đã đọc hết.
