Cáp điều khiển chống nhiễu là gì? Cấu tạo, đặc điểm và ứng dụng

[hptech_products category="cap-dieu-khien-myungbo" limit="12"]

Trong các hệ thống điện – tự động hóa hiện đại, cáp điều khiển chống nhiễu đóng vai trò quan trọng trong việc truyền tải tín hiệu ổn định, chính xác. Loại cáp này được thiết kế đặc biệt để hạn chế tối đa ảnh hưởng của nhiễu điện từ (EMI) và nhiễu sóng radio (RFI), giúp hệ thống điều khiển hoạt động an toàn và bền bỉ.

Không chỉ xuất hiện trong các nhà máy sản xuất, công trình xây dựng quy mô lớn, cáp điều khiển chống nhiễu còn được ứng dụng rộng rãi trong hạ tầng điện, tự động hóa công nghiệp và các tòa nhà thông minh.

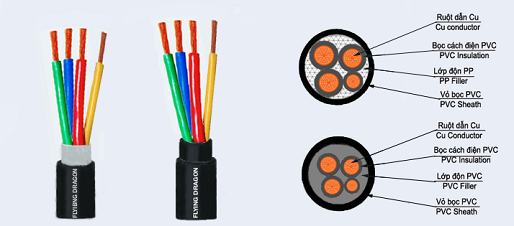

Cáp điều khiển chống nhiễu là gì?

Cáp điều khiển chống nhiễu (Control Shielded Cable) là loại cáp tín hiệu chuyên dụng dùng để kết nối và truyền tải tín hiệu điều khiển từ thiết bị trung tâm (PLC, tủ điện, bộ điều khiển) đến các thiết bị chấp hành ở xa.

Điểm khác biệt lớn nhất so với cáp điều khiển thông thường chính là lớp màng chắn chống nhiễu (bằng nhôm hoặc đồng) bao quanh lõi dẫn, có tác dụng loại bỏ tác động từ môi trường nhiễu điện từ, giúp tín hiệu truyền đi ổn định và chính xác.

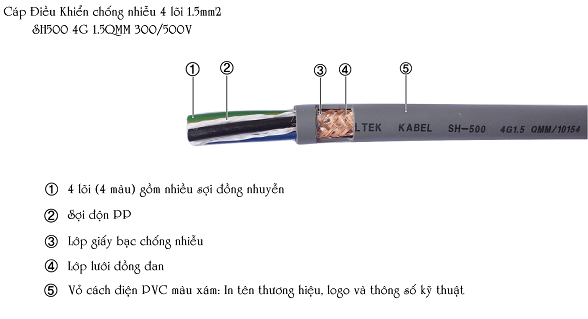

Cấu tạo của cáp điều khiển chống nhiễu

Một sợi cáp điều khiển chống nhiễu thường được cấu tạo từ 3 lớp chính:

1. Lớp lõi dẫn điện

   • Vật liệu: đồng hoặc nhôm.

   • Số lượng lõi đa dạng: từ 2 lõi đến 61 lõi (hoặc dạng cặp từ 1 đến 50 cặp).

   • Tiết diện phổ biến: 0.75 mm² – 4.0 mm².

   • Lõi được đánh số hoặc phân biệt bằng màu sắc để dễ lắp đặt.

2. Lớp chống nhiễu

   • Gồm màng nhôm hoặc bện đồng, có thể là chắn đơn hoặc chắn kép.

   • Giúp triệt tiêu nhiễu điện từ từ môi trường.

   • Một số loại cao cấp bổ sung thêm băng thép/sợi thép chống đứt gãy.

3. Lớp vỏ cách điện bên ngoài

   • Vật liệu: PVC hoặc XLPE.

   • Đặc tính: chịu nhiệt, chống cháy, chậm cháy, hạn chế khói độc khi có hỏa hoạn.

   • Bảo vệ cáp khỏi côn trùng, gặm nhấm, mối mọt.

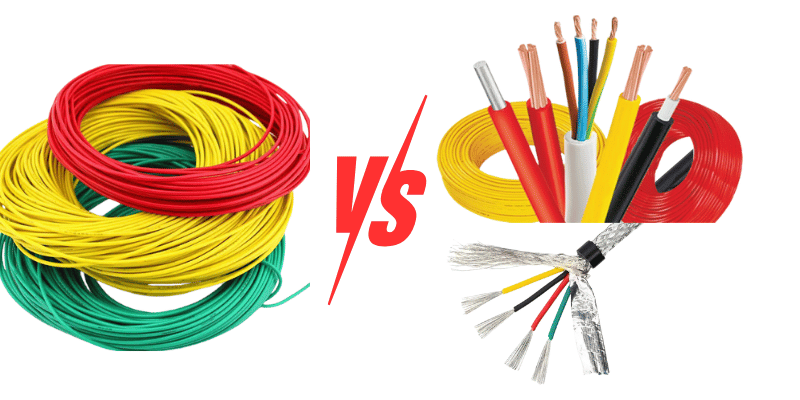

So sánh cáp điều khiển thường và cáp điều khiển chống nhiễu

👉 Tóm lại:

Cáp điều khiển thường: phù hợp hệ thống nhỏ, chi phí thấp, môi trường ít nhiễu.

Cáp điều khiển chống nhiễu: tối ưu cho môi trường công nghiệp, đảm bảo tín hiệu ổn định, an toàn và bền bỉ.

Phân loại cáp điều khiển chống nhiễu

Tùy theo cấu tạo lớp chống nhiễu, có thể chia thành 2 nhóm chính:

Cáp điều khiển có lưới chống nhiễu: sử dụng lớp lưới đồng hoặc nhôm bện bao quanh.

Cáp điều khiển không có lưới chống nhiễu: phù hợp với môi trường ít nhiễu, tiết kiệm chi phí.

Các ký hiệu thường gặp

DVV: Cáp điều khiển không có chống nhiễu.

DVV/Sa: Cáp điều khiển chống nhiễu bằng màng nhôm.

DVV/Sc: Cáp điều khiển chống nhiễu bằng lưới đồng.

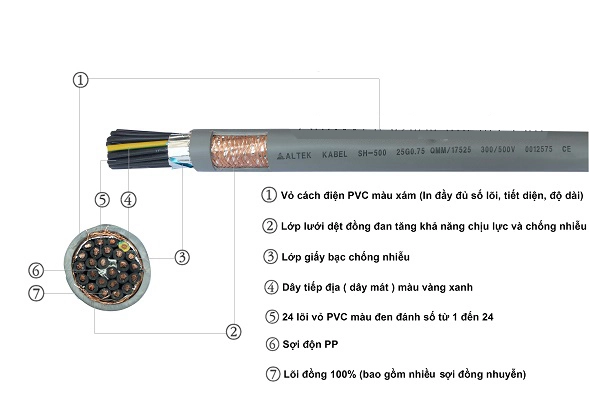

Đặc tính nổi bật của cáp điều khiển chống nhiễu

Chịu được nhiệt độ làm việc dài hạn đến 70°C, nhiệt độ ngắt mạch lên đến 160°C.

Khả năng chống nhiễu điện từ mạnh mẽ, đảm bảo tín hiệu ổn định.

Lớp vỏ ngoài chịu lực cơ học tốt, hạn chế tác động từ môi trường.

Tích hợp tính năng chống cháy, chậm cháy, ít khói và khí độc.

Độ bền cao, chống mối mọt và gặm nhấm hiệu quả.

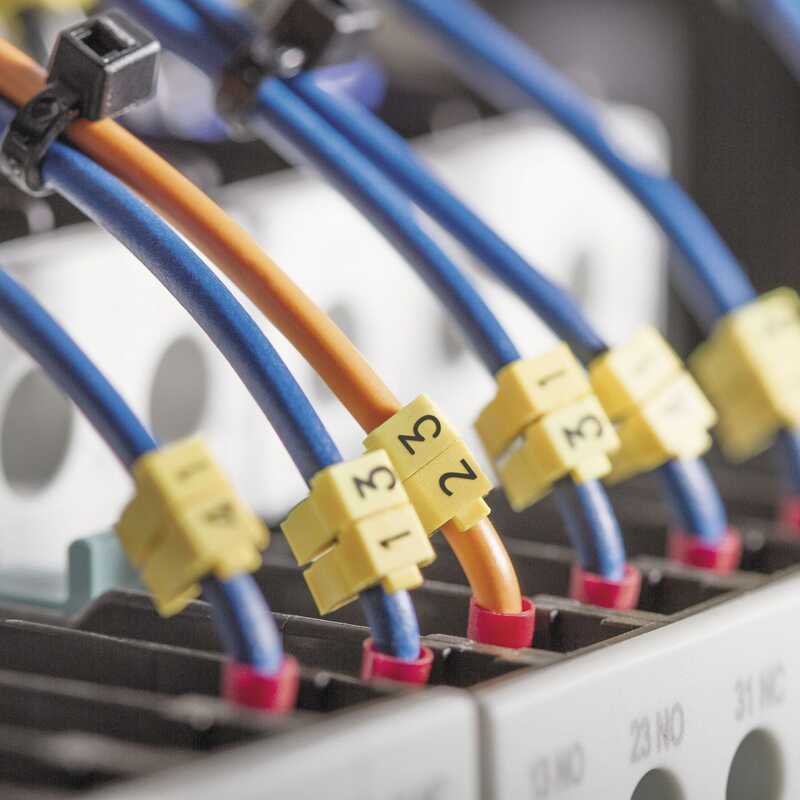

Ứng dụng của cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu hiện được ứng dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu như:

Tự động hóa công nghiệp: kết nối PLC, cảm biến, động cơ, HMI.

Điện – tủ điều khiển: truyền tín hiệu giữa tủ điện và máy móc.

Công trình xây dựng: hệ thống điện thông minh, tòa nhà cao tầng.

Ngành dầu khí, hóa chất, xử lý nước: đảm bảo tín hiệu an toàn trong môi trường khắc nghiệt.

Hệ thống truyền thông và SCADA: chống nhiễu tốt, ổn định dữ liệu.

Lợi ích khi sử dụng cáp điều khiển chống nhiễu

Giảm thiểu rủi ro nhiễu tín hiệu, đảm bảo dây chuyền hoạt động trơn tru.

Tăng tuổi thọ thiết bị nhờ truyền tải tín hiệu chính xác.

An toàn hơn cho con người và hệ thống nhờ khả năng chống cháy, chống ăn mòn.

Đa dạng chủng loại và kích thước, dễ lựa chọn cho nhiều ứng dụng.

Câu hỏi thường gặp về cáp điều khiển chống nhiễu (FAQ)

1. Cáp điều khiển chống nhiễu là gì?
Cáp điều khiển chống nhiễu là loại cáp tín hiệu được bổ sung lớp màng chắn (nhôm hoặc đồng) giúp hạn chế tác động của nhiễu điện từ (EMI) và sóng radio (RFI). Nhờ đó, tín hiệu truyền tải ổn định và chính xác hơn so với cáp điều khiển thường.

2. Khi nào nên dùng cáp điều khiển chống nhiễu?
Bạn nên dùng cáp điều khiển chống nhiễu trong các môi trường công nghiệp, nhà máy, dây chuyền sản xuất, nơi có nhiều thiết bị điện tử gây nhiễu. Trong môi trường dân dụng hoặc ít nhiễu, có thể dùng cáp điều khiển thường để tiết kiệm chi phí.

3. Cáp điều khiển chống nhiễu có những loại nào?
Cáp chống nhiễu có 2 loại chính:

DVV/Sa: có màng chắn nhôm.

DVV/Sc: có màng chắn đồng.
Ngoài ra, cáp có thể chia theo số lõi (2–61 lõi) hoặc dạng cặp (1–50 cặp), tiết diện từ 0.75 mm² đến 4.0 mm².

4. Cáp điều khiển chống nhiễu chịu được nhiệt độ bao nhiêu?

Nhiệt độ làm việc dài hạn: 70°C.

Nhiệt độ cực đại khi ngắt mạch: 160°C.

5. Giá cáp điều khiển chống nhiễu bao nhiêu?
Giá cáp chống nhiễu phụ thuộc vào: số lõi, tiết diện dây, thương hiệu sản xuất và độ dài cuộn cáp. Thông thường, giá cao hơn cáp điều khiển thường từ 10–30%. Liên hệ Hải Phòng Tech để được báo giá chi tiết và chiết khấu tốt cho dự án.

Mua cáp điều khiển chống nhiễu ở đâu?

Hải Phòng Tech cung cấp cáp điều khiển chống nhiễu chính hãng, đầy đủ chủng loại: có lưới, không lưới, lõi đồng, lõi nhôm, nhiều tiết diện khác nhau.

Hàng có sẵn, giao nhanh trên toàn quốc.

Bảo hành chính hãng, tư vấn kỹ thuật tận tình.

Giá thành cạnh tranh, hỗ trợ cho dự án và công trình lớn.
