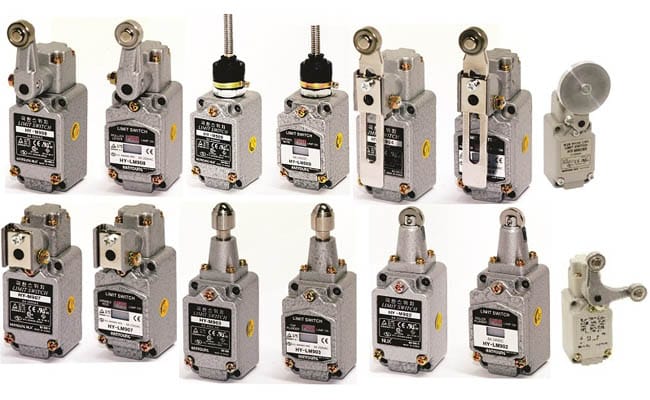

Công tắc hành trình là gì?
Công tắc hành trình (limit switch) là một thiết bị cơ điện dùng để phát hiện vị trí hoặc giới hạn chuyển động của một bộ phận cơ khí bằng cách chuyển đổi chuyển động cơ học thành tín hiệu điện.
Đặc điểm nổi bật:
Không duy trì trạng thái, khi không còn tác động sẽ trở về vị trí ban đầu.
Cấu tạo đơn giản như công tắc điện nhưng có thêm bộ phận cơ khí để tác động.
Được dùng rộng rãi trong sản xuất công nghiệp nhờ độ chắc chắn, dễ cài đặt, độ tin cậy cao.

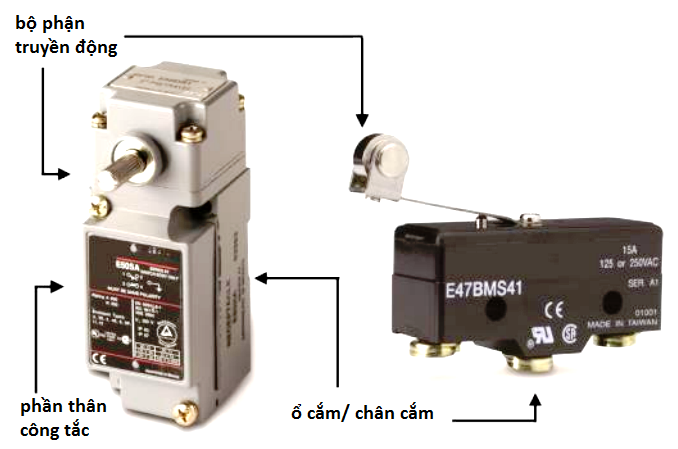

Cấu tạo công tắc hành trình
Một công tắc hành trình tiêu chuẩn thường có 3 bộ phận chính:
Tiếp điểm (Contacts): gồm NO (thường hở), NC (thường đóng), và chân COM.
Bộ phận truyền động: dạng gạt, nút ấn, con lăn… tiếp xúc trực tiếp với vật thể.
Chân kết nối điện: terminal đấu dây để điều khiển hệ thống.
Trong công nghiệp, loại công tắc hành trình 3 chân được dùng phổ biến nhất.
Nguyên lý hoạt động
Nguyên lý của công tắc hành trình khá giống nút nhấn:
Khi chưa tác động: tiếp điểm NC đóng, NO mở.
Khi bị tác động: NC ngắt, NO đóng, phát tín hiệu tới hệ thống (PLC, đèn báo, còi…).
Khi nhả tác động: trở về trạng thái ban đầu nhờ cơ cấu lò xo.
Ví dụ: trong băng tải, khi vật thể chạm vào công tắc, tiếp điểm sẽ đổi trạng thái, truyền tín hiệu dừng máy hoặc báo hiệu.
Các loại công tắc hành trình phổ biến

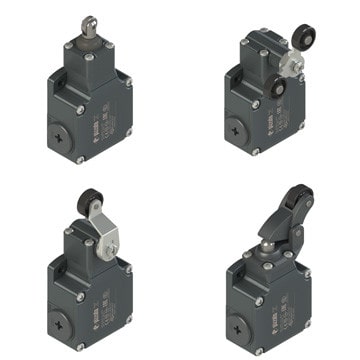

1. Dạng thân kim loại
- Vỏ sắt chắc chắn, chịu lực, chịu nhiệt 120°C.
- Độ bền tới 20 triệu lần đóng/ngắt.
- Chuẩn IP67, dùng trong môi trường khắc nghiệt (CNC, luyện thép).

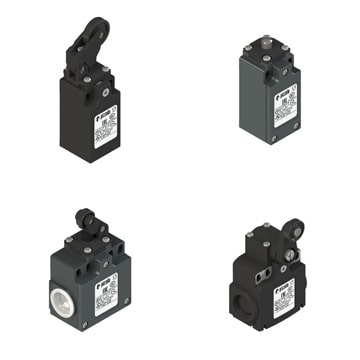

2. Dạng thân nhựa
- Nhỏ gọn, nhẹ, chuẩn IP67.
- Nhiệt độ hoạt động đến 80°C, điện áp tối đa 500VAC.
- Ứng dụng trong ngành gỗ, thực phẩm, sữa.

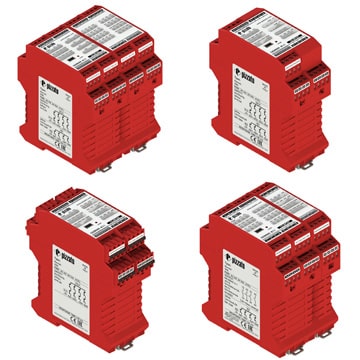

3. Dạng module
- Chuẩn IP67 – IP69K, chống nước áp lực cao.
- Phù hợp ngành thực phẩm, thủy sản, sơn, môi trường ẩm ướt.

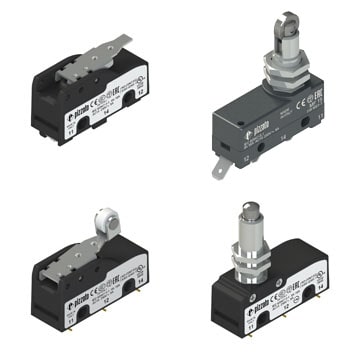

4. Dạng đòn bẩy (Micro limit switch)
- Thiết kế nhỏ gọn, giá rẻ.
- Được dùng trong máy móc cỡ nhỏ, cửa cuốn, cơ cấu đơn giản.
Ứng dụng của công tắc hành trình
Công tắc hành trình được ứng dụng rộng rãi trong:
Dây chuyền sản xuất, băng tải, băng chuyền.
Thang máy, cửa cuốn, cổng tự động.
Máy CNC, máy đóng gói, máy chiết rót.
Hệ thống khí nén, robot công nghiệp.
Ứng dụng cụ thể:
Phát hiện vị trí và giới hạn chuyển động.
Đếm sản phẩm, phát hiện tốc độ di chuyển.
Ngắt mạch khi gặp sự cố.
Ưu nhược điểm của công tắc hành trình
Ưu điểm:
Tiêu thụ ít điện năng.
Hoạt động ổn định, độ chính xác cao.
Dễ cài đặt, dùng trong hầu hết ứng dụng công nghiệp.
Nhược điểm:
Cần tiếp xúc cơ học → dễ mòn sau thời gian dài.
Giới hạn trong các hệ thống tốc độ cao.
Các hãng công tắc hành trình phổ biến tại Việt Nam
-
Omron (Nhật Bản – SX Trung Quốc):
-
Xuất hiện sớm, nhiều mẫu mã, độ bền cao.
-
Được dùng nhiều trong ngành công nghiệp Việt Nam.
-
-
Hanyoung (Hàn Quốc):
-
Giá rẻ, dễ tiếp cận, sản xuất tại Indonesia.
-
Độ bền trung bình, ít mẫu mã đa dạng.
-
-
Pizzato (Ý):
-
Thương hiệu châu Âu, chất lượng cao, an toàn.
-
Đạt chuẩn quốc tế, tuổi thọ cao, được tin dùng ở châu Âu.
-
FAQ – Câu hỏi thường gặp
1. Công tắc hành trình khác gì cảm biến?
👉 Công tắc hành trình cần tiếp xúc cơ khí, còn cảm biến làm việc không tiếp xúc.
2. Công tắc hành trình có chống nước không?
👉 Có, các model đạt chuẩn IP65 – IP69K.
3. Giá công tắc hành trình bao nhiêu?
👉 Từ vài chục ngàn đến vài trăm ngàn đồng/chiếc tùy hãng và tính năng.
