Nút nhấn là gì? Cấu tạo, nguyên lý và phân loại chi tiết
[hptech_products category="nut-nhan-nha-kg-auto" limit="12"]
1️⃣ Nút nhấn là gì?
Nút nhấn (Push Button Switch) là một loại thiết bị điều khiển điện dùng để đóng hoặc ngắt mạch điện tạm thời. Khi người dùng nhấn vào, mạch điện được kích hoạt hoặc ngắt, và khi thả ra, mạch trở lại trạng thái ban đầu.
Xem thêm: Nút nhấn Autonics.
👉 Nút nhấn được sử dụng phổ biến trong:
Hệ thống điều khiển máy móc, tủ điện công nghiệp
Thiết bị tự động hóa
Dây chuyền sản xuất, thang máy, máy đóng gói, máy nén khí...

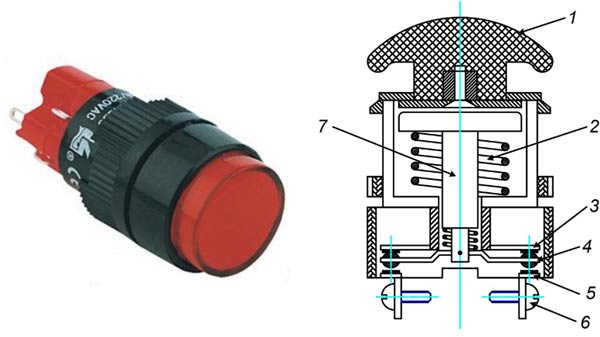

2️⃣ Cấu tạo của nút nhấn
Một nút nhấn cơ bản gồm 3 phần chính:
| Bộ phận | Chức năng |
|---|---|
| Đầu nhấn (Actuator) | Là phần người dùng tác động trực tiếp, thường có màu sắc khác nhau (đỏ, xanh, vàng, đen…) để phân biệt chức năng. |
| Thân nút (Body) | Chứa cơ cấu đàn hồi và lò xo, giúp nút trở lại vị trí ban đầu khi thả ra. |
| Tiếp điểm (Contact Block) | Gồm tiếp điểm thường mở (NO) và thường đóng (NC), quyết định mạch điện đóng/ngắt khi nhấn. |
3️⃣ Phân loại nút nhấn thông dụng
🔹 Theo chức năng hoạt động:
-
Nút nhấn nhả (Momentary Push Button)
-
Khi nhấn giữ, mạch đóng → khi thả ra, mạch ngắt.
-
Thường dùng cho lệnh khởi động tạm thời, ví dụ: khởi động motor, reset, test...
-
-
Nút nhấn duy trì (Push-Lock or Latching Button)
-
Khi nhấn lần 1, mạch đóng.
-
Khi nhấn lần 2, mạch ngắt.
-
Dùng trong các thiết bị cần giữ trạng thái bật/tắt, ví dụ: đèn, nguồn.
-
🔹 Theo hình dáng và cấu trúc:
Nút nhấn tròn, vuông, phẳng, có đèn báo hoặc không có đèn.
Có loại nút nhấn chống nước, chống bụi (theo tiêu chuẩn IP65, IP67).
🔹 Theo màu sắc:
Đỏ: Dừng khẩn cấp (STOP, EMERGENCY)
Xanh: Khởi động (START)
Vàng: Cảnh báo
Trắng / Đen: Chức năng phụ khác

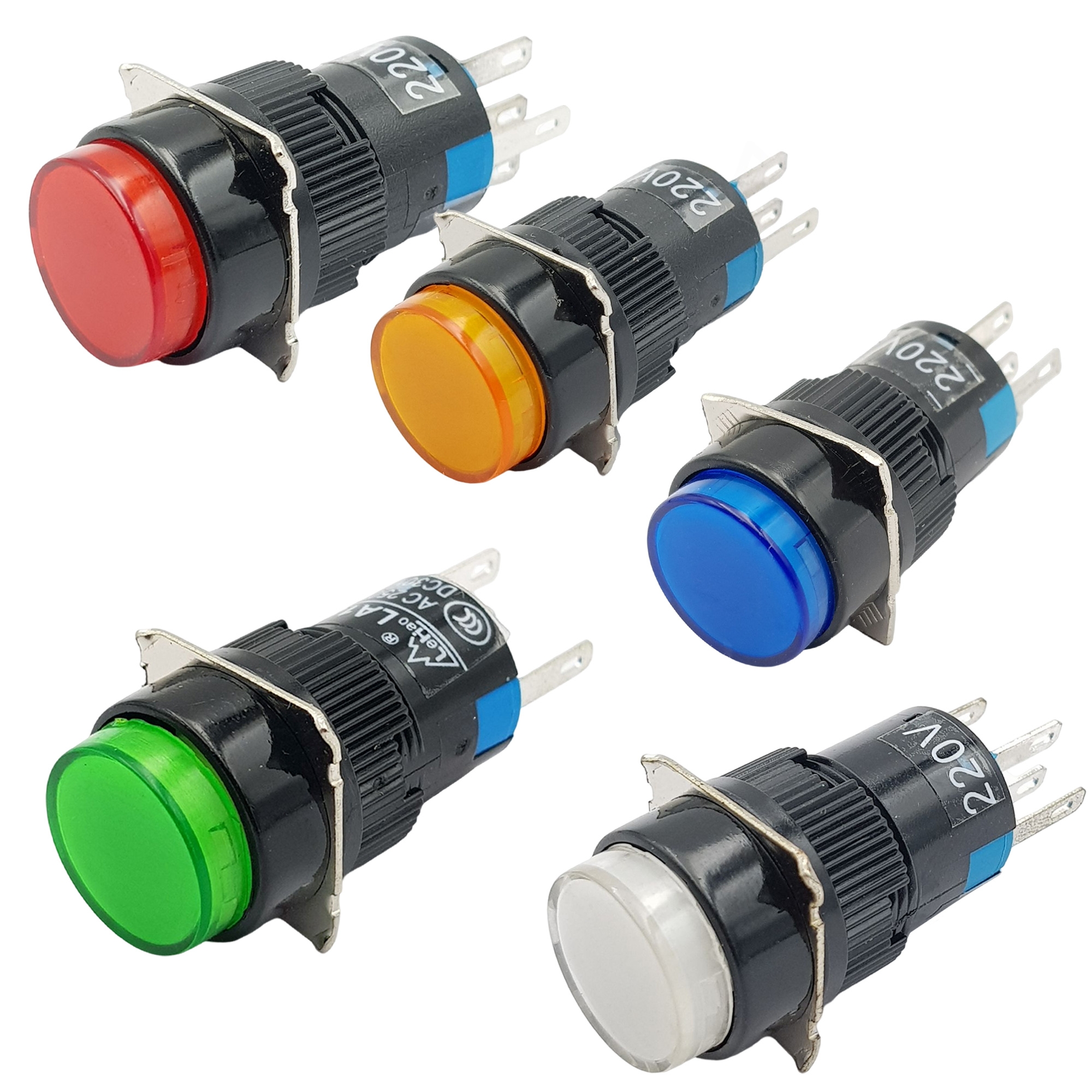

4️⃣ Nút nhấn nhả là gì?
Nút nhấn nhả là loại nút nhấn chỉ tác động khi bạn giữ tay nhấn xuống. Khi thả tay, nút trở lại trạng thái ban đầu, mạch điện ngắt.
🔧 Ví dụ:
Nút Start để khởi động động cơ, khi nhấn → mạch đóng → động cơ chạy.
Khi thả ra, mạch ngắt → động cơ dừng (nếu không có rơ le duy trì).
Đặc điểm nổi bật của nút nhấn nhả:
Hoạt động tạm thời, an toàn và linh hoạt
Độ bền cơ học cao (từ 100.000 – 1.000.000 lần nhấn)
Phù hợp trong hệ thống cần tín hiệu tức thời
5️⃣ Ứng dụng thực tế
Tủ điện điều khiển máy móc công nghiệp
Bảng điều khiển thang máy, cầu trục, băng tải
Thiết bị đo, dây chuyền sản xuất tự động
Máy CNC, máy đóng gói, robot công nghiệp
6️⃣ Các thương hiệu nút nhấn phổ biến
Hiện nay, các hãng sản xuất nút nhấn chất lượng cao gồm:
Omron (Nhật Bản)
Schneider Electric (Pháp)
Autonics (Hàn Quốc)
Mitsubishi Electric (Nhật Bản)
Kacon, Hanyoung, Idec, Fuji Electric…
7️⃣ Kinh nghiệm chọn mua nút nhấn
| Tiêu chí | Gợi ý chọn |
|---|---|
| Điện áp định mức | 24VDC, 110VAC, 220VAC tùy hệ thống |
| Kích thước lỗ lắp | 16mm, 22mm, 25mm, 30mm |
| Loại tiếp điểm | 1NO, 1NC, 2NO, 2NC hoặc kết hợp |
| Chống bụi/nước | IP65, IP67 nếu dùng ngoài trời |
| Thương hiệu uy tín | Omron, Schneider, Autonics… |
